Laporan Akhir Percobaan 1

DAFTAR ISI

1. Jurnal

2. Alat dan Bahan

3. Rangkaian Simulasi

4. Prinsip Kerja Rangkaian

5. Video Rangkaian

6. Analisa

7. Link Download

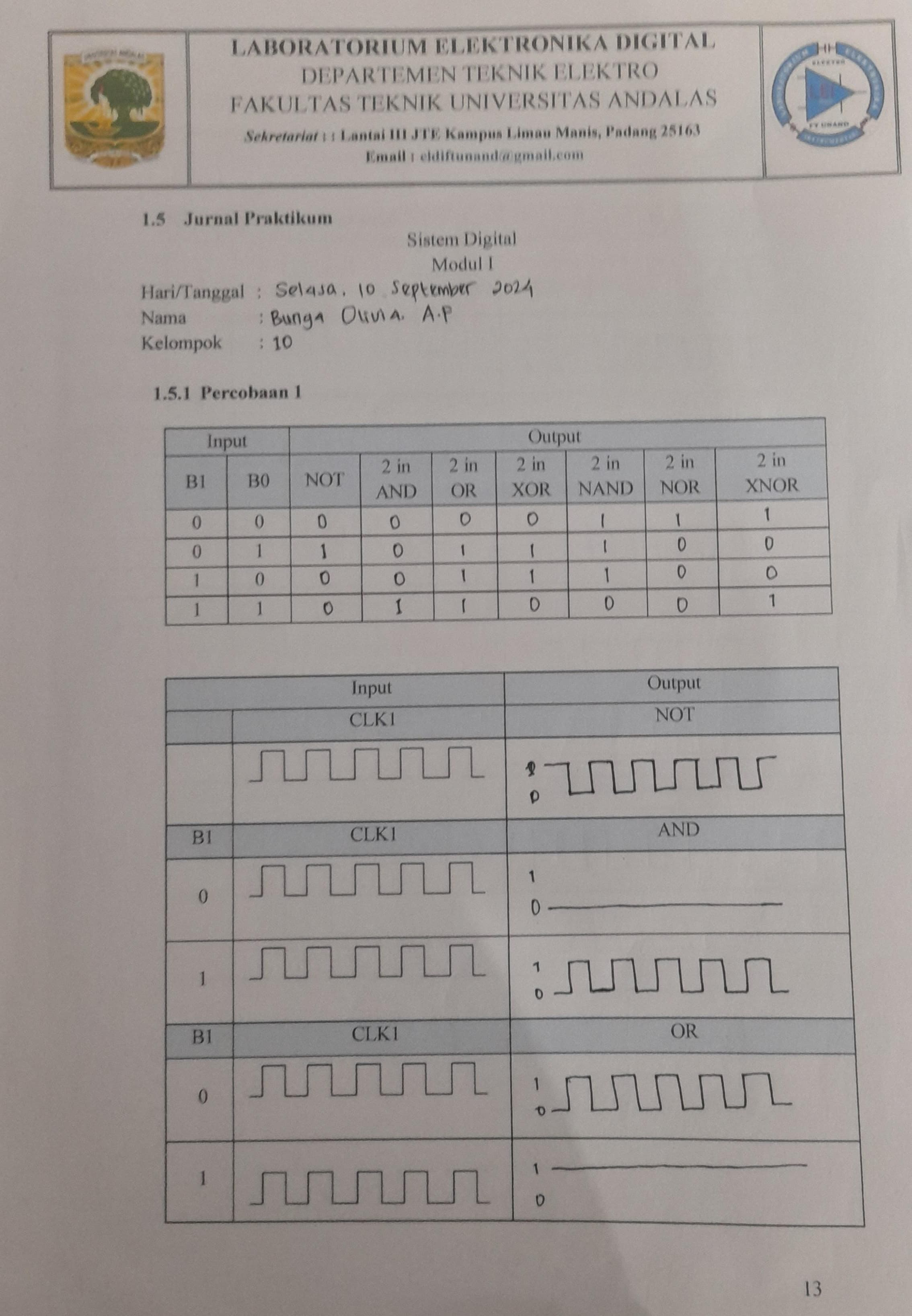

1. Jurnal [Kembali]

2. Alat dan Bahan [Kembali]

Panel DL 2203C
Panel DL 2203D
Panel DL 2203S
Jumper

3. Rangkaian Simulasi [Kembali]

4. Prinsip Kerja Rangkaian [Kembali]

Pada percobaan 1 ini, kita memiliki 2 tabel. Untuk tabel 1 rangkaian Pertama kita mempunya 2 input B0 dan B1 serta 7 output dari gerbang Logika. Langkah awal, kita menghubungkan input B1 ke gerbang NOT, B0 dan B1 ke input gerbang AND, input gerbang OR, input gerbang XOR , input gerbang NAND , input gerbang NOR, dan terakhir ke input gerbanf XNOR. Lalu untuk ke-7 gerbang tersebut outputnya dihubungkan ke channel H1,H2.H3,H4,H5,H6.H7. Selanjutnya untuk inputan B0 dan B1 kita atur dalam keadaan 4 kondisi yaitu saat B0 dan B1 saat (0,0), (0,1), (1 0), dan (1 1). Amatilah hasil outputnya di channel H. Untuk gerbang logika tersebut mempunyai operasi Aljabae Boolean yang menggunakan operasi matematika sebagai berikut:

1. Gerbang NOT : Gerbang Pembalik (inverter). Ketika input 1, maka output 0, begitupun sebaliknya

2. Gerbang AND : Gerbang perkalian (operasi perkalian), Berlogika 1 hanya ketika kedua inputnya 1

3. Gerbang OR : Gerbang penjumlahan (Operasi penjumlahan), berlogika 1 ketika salah satu atau kedua inputnya bernilai 1

4. Gerbang NAND : Gabungan NOT dan NAND, jadi hasil gerbang NAND adalah gerbang OR yang di inverterkan.

5. Gerbang NOR : Gabungan NOT dan OR, jadi hasil gerbang NOR adalah gerbang OR yang diinverterkan

6. Gerbang XOR : Gerbang OR yang diekslusifkan, dimana ketika input berjumlah ganjil maka ouputnya 1, jika jumlah input nya genap maka outputnya 0

7. Gerbang XNOR : Gerbang XOR yang ddiinverterkan

Untuk Percobaan selanjutnya pada tabel 2, input B1 dipindahkan ke clock, B0 di atur kondisinya sesuai dengan jurnal maka akan terlihat output pada Channel Hberdasarkan output ke-7 gerbang logika
